Система АСКУЭ для садоводов на базе радиомодемов «ЭНТЕР»

Предлагаемая автоматизированная система учета электроэнергии в садоводческом товариществе (коттеджном поселке) построена на счетчиках Меркурий и радиомодемах компании ЗАО «Группа ЭНТЕР» (оба производителя – российские).

При создании системы учитывались следующие пожелания садоводов:

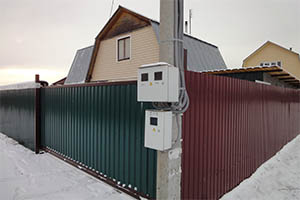

• учет электроэнергии должен быть вынесен на опору ЛЭП (с целью исключения хищений э/э);
• шкафы учета должны быть металлические и устанавливаться на высоте около 1,8м (для возможности визуального контроля показаний);
• система должна поддерживать цифровые многотарифные счетчики;
• система должна быть устойчивой к воздействию грозовых помех;
• данные от счетчиков должны дистанционно сниматься на компьютер, территориально расположенный в СНТ;
• опрос должен осуществляться автоматически или по команде оператора;
• использование платных каналов сотовых операторов (GSM/GPRS) нежелательно.

В качестве приборов учета э/э применяются цифровые многотарифные счетчики:

• 1-фазный учет – Меркурий 200.02, Меркурий 206RN
• 3-фазный учет – Меркурий 230, Меркурий 231

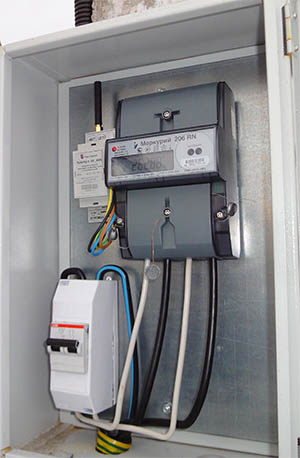

В качестве каналообразующего оборудования выбраны радиомодемы с автономным питанием (встроенная батарея со сроком службы до 15 лет) и цифровым входом, позволяющим напрямую подключаться к счетчикам э/э.

Специфической особенностью данных модемов является особенный режим передачи информации по радио, благодаря которому решаются две основные задачи:

• низкое энергопотребление и связанный с этим длительный срок службы батарей до их замены;
• большая дальность связи, позволяющая размещать антенны модемов внутри металлических шкафов, что значительно повышает вандалозащищенность системы.

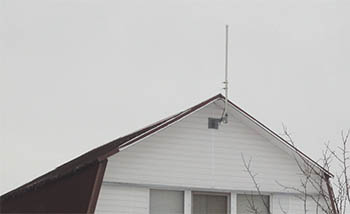

Сбор данных осуществляется на персональный компьютер или ноутбук с установленным на нем специализированным программным обеспечением. К компьютеру подключен базовый радиомодем и выносная антенна.

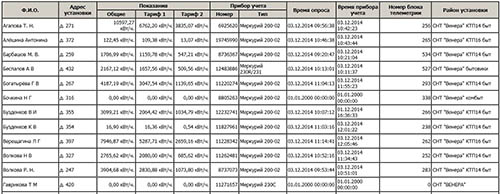

После завершения опроса счетчиков оператор может вывести на экран или распечатать отчет о потребленной электроэнергии по абонентам с привязкой ко времени.
