Автоматизированная Система Индикации Состояния Сети (АСИСС)

Контроль сетевых элементов и автоматизация диспетчерского управления.

Практическая необходимость разработки Автоматизированной Системы Индикации Состояния Сети продиктована текущей ситуацией по контролю сетевых элементов и автоматизации диспетчерского управления на участке «последняя миля».

Отсутствие контроля за техническим состоянием. Определение аварийной ситуации по звонкам потребителей.

Актуальность целей и задач


Автоматизированная Система Индикации Состояния Сети (АСИСС) является очень своевременной и эффективной альтернативой существующим в настоящее время проектам телемеханизации ТП. В условиях острой нехватки финансирования проектов телемеханизации, данное техническое решение значительно (более чем в 10 раз) дешевле существующих.

Несмотря на то, что это техническое решение значительно сокращает объём ТС и ТИ, получаемых с ТП, остаётся ряд важнейших задач, решаемых АСИСС:

  • контроль доступа на объекты,
  • контроль напряжения 0,4 кВ на выходах силовых трансформаторов,
  • контроль срабатывания АВР.

Перечисленный функционал Системы позволяет решать следующие задачи:

  • получение оперативной информации о нарушении электроснабжения потребителей;
  • информирование оперативного персонала о проникновение на объекты;
  • снижение времени ликвидации аварийных состояний на объектах распределительной сети 0,4 – 20 кВ, благодаря полученной информации.

Низкая стоимость, технологичность внедрения Системы, позволяет в короткие сроки охватить контролем все ТП 10/6/0.4 кВ, что повышает уровень надежности и эффективность оперативно – диспетчерского управления.

Автоматизированная Система Индикации Состояния Сети (АСИСС) позволяет:

  • Повысить скорость определения неисправного сетевого узла.
  • Снизить время реагирования на возникновение нештатной или аварийной ситуации.
  • Поднять эффективность и скорость выполнения аварийно-восстановительных работ.
  • Информировать оперативно-диспетчерский персонал о несанкционированном доступе (проникновении) посторонних в помещения объекта.
  • Обеспечить своевременное информирование управленческого персонала о возникновении нештатных или аварийных ситуаций.
  • Повысить уровень контроля за исполнением работ, выполняемых штатным персоналом на объектах.

Автоматизированная Система Индикации Состояния Сети (АСИСС) предназначена для мониторинга и передачи на РМ оператора информации о состоянии оборудования и ограждающих конструкций ТП.

Рабочий проект и практическая разработка системы были выполнены по поручению Заказчика – МКС - филиала ОАО «МОЭСК» на основании и в соответствии с требованиями технического задания.

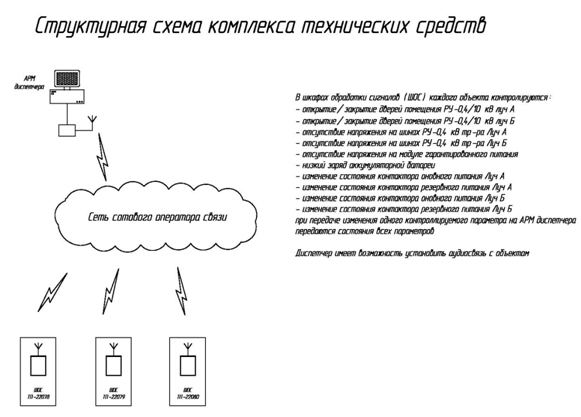

Система контроля состояния сети АСИСС МКС обеспечивает:

  • контроль напряжения на выводах 0,4 кВ силового трансформатора Луч А и Луч Б;
  • контроль состояния входных дверей распредустройства Луч А и Луч Б (открыта/закрыта);
  • контроль режима контакторной станции:
  • - положение контактора основного питания контакторной станции Луч А;
  • - положение контактора резервного питания контакторной станции Луч А;
  • - положение контактора основного питания контакторной станции Луч Б;
  • - положение контактора резервного питания контакторной станции Луч Б;
  • - голосовая связь по инициативе диспетчера с удаленным объектом для прослушивания;
  • при изменении состояния контролируемого параметра, информация передается на АРМ единым пакетом сразу по всем параметрам -
  • защита оборудования, программного обеспечения и данных от НСД

Режимы функционирования системы АСИСС МКС:

  • Штатный режим функционирования предусматривает непрерывную круглосуточную эксплуатацию элементов и узлов контролируемых объектов и характеризуется постоянным контролем датчиков и оперативной отправкой извещений на АРМ диспетчера с занесением информации в базу данных (БД).
  • Сервисный режим, предназначен для проведения обслуживания, реконфигурации и пополнения системы новыми компонентами.

Система имеет возможность дальнейшего расширения без вывода из работы действующих элементов. Отказ одного элемента системы не влияет на общую работоспособность системы.

Рабочее место оператора

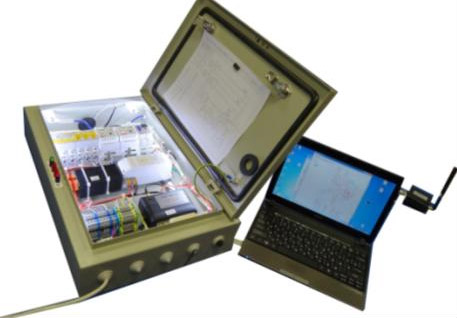

В состав Системы входят объектовые блоки, комплекс оборудование рабочего места оператора, а также объектовое и групповое ПО. Программное обеспечение позволяет визуализировать текущее состояние каждой ТП. Интерфейс рабочего места оператора имеет интуитивно понятную структуру.

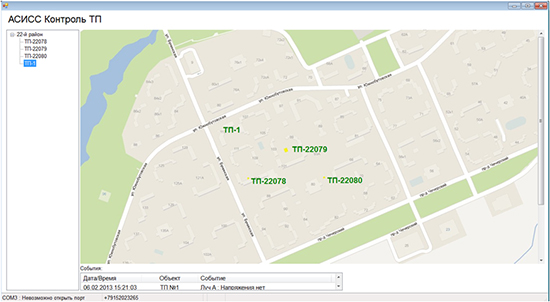

При регистрации контролируемого события на ТП активируется адресная метка на карте – топопривязки подстанции. Оператор видит на какой подстанции произошло событие и одновременно получает информацию о диспетчерском наименовании подстанции.

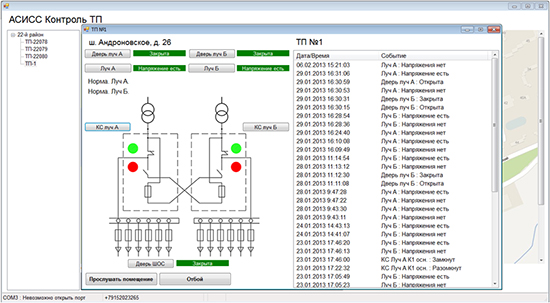

Активация на рабочем поле адресной метки подстанции позволяет оператору получить оперативную информацию по текущему состоянию контролируемой подстанции, положению контактных групп контакторной станции.

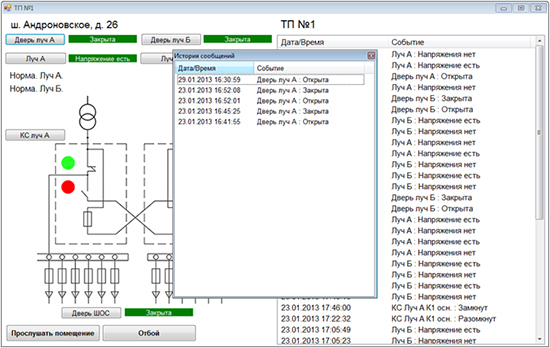

Вся оперативная и ранее полученная информация по состоянию контролируемой подстанции хранится в адресном журнале событий. Глубина хранения событий определяется заказчиком.

Опытная эксплуатация

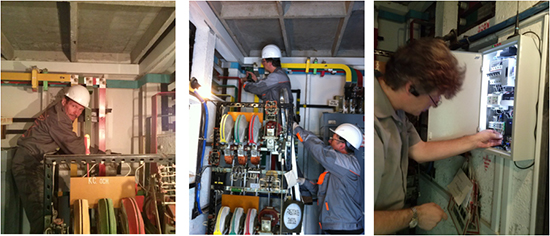

ЗАО «Группа Энтер» произведены монтажные и пусконаладочные работы системы на испытательной площадке ( три ТП в 22 районе УКС ЮЗАО МКС). Проведены мероприятия по обучению персонала.

Экспертное заключение

На основании результатов успешных испытаний, проведённых в соответствии с ПМИ, было получено положительное экспертное заключение и рекомендации по дальнейшему применению системы.

Развитие системы

Заложенный при разработке принцип построения системы и функциональные возможности оборудования позволяют реализовать наращивание функционала системы, путем подключения к входам объектового коммуникационного блока датчиков различных типов:

  • термодатчики (контроль температуры элементов оборудования);
  • трансформаторы тока (адаптер-компаратор) для мониторинга параметров сети по признакам токи короткого замыкания ;
  • иных датчиков (сухой контакт) в том числе для мониторинга состояния оборудования (групп оборудования) ТП по признаку вкл./выкл. ( разъединители, рубильники и т.д.)

В том числе, при необходимости Программное обеспечение может быть адаптировано для использования сенсорного экрана в качестве видео контрольного устройства рабочего места оператора.

Расчет стоимости внедрения АСИСС для РЭС (районной электрической сети):

Для РЭС с количеством ТП 6-10кВ 100 шт. стоимость системы в варианте контроль напряжения/доступа/канал связи с учетом оборудования и полного комплекта датчиков составляет 4,5 млн. руб срок внедрения 4 месяца, для того же РЭС в варианте контроля всех отходящих фидеров по 0,4 кВ составляет 7 млн.руб. срок внедрения 6 мес.

За разумные деньги, результатом установки системы, будет являтся снижение количесво часов отключения и как следствие увеличение полезного отпуска. По оценкам экспертов, в зависимости от величины тарифа на транспорт, окупаемость АСИСС составляет 1-2 года для разных регионов РФ. Это лучший на сегодня показатель окупаемости по подобным системам в России.
